OSPF LSA Type 1 Router-Link-States

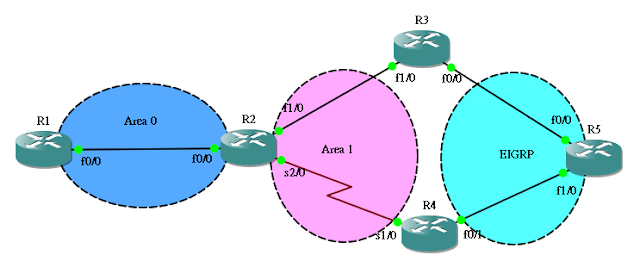

Router(Type 1)Router Link States

主要Type 1 LSA述描的就是純topology 信息，而這些topology信息述描了該路由器所有直連電路包含(prefix，mask，link type)

1. 只能在本區域上傳送，不會穿越ABR。
2. 每個路由器都會產生，只要run ospf協議，就會產生。
3. 由產生這條LSA的路由器rouer-id來命名。Link-id
4. 內容：指令show ip ospf database router link-id (查看一條LSA)

頭部信息

LS age: 411

  Options: (No TOS-capability, DC)

  LS Type: Router Links

  Link State ID: 11.1.1.1

  Advertising Router: 11.1.1.1

  LS Seq Number: 80000005

  Checksum: 0x3F95

  Length: 48

  Number of Links: 2

路由信息

(Stub Network)

Link connected to: a Stub Network

     (Link ID) Network/subnet number: 11.1.1.1

     (Link Data) Network Mask: 255.255.255.255

      Number of MTID metrics: 0

       TOS 0 Metrics: 1

prefix/mask

拓扑信息

(another Router)

Link connected to: another Router (point-to-point)

     (Link ID) Neighboring Router ID: 22.1.1.1

     (Link Data) Router Interface address: 12.1.1.1

      Number of MTID metrics: 0

       TOS 0 Metrics: 1

表示我連了誰，連了22.1.1.1用router-id來表示，用了12.1.1.1介面去連接。

(Transit Network)只有在MA的網路才會有

Link connected to: a Transit Network

     (Link ID) Designated Router address: 12.1.1.2

     (Link Data) Router Interface address: 12.1.1.1

      Number of MTID metrics: 0

       TOS 0 Metrics: 1

如果我連接的是一個MA的網路，會顯示Transit Network，並表明我連接的DR的ip address及使用那個介面去連接DR，自己的ip address。

此LSA只能了解到我用那個介面ip address去連接了DR，並不知道mask，及還有其它路由器也連接到這個transit的網路，所以需要透過Type2的LSA組合後才可以了解整個網路。

Summary

1. Stub Network (路由訊息)
• 包含prefix / mask
2. Another Router(拓扑信息)另一台路由器
• 包含另一台路由器router-id 及自己的ip address
• 說明了我用那一個ip address去連接那台路由器
3. Transit Network(有路由及拓扑信息)但是，是不完整的，需要與2類連合起來查看
• 描述的是自己的ip address 去連接DR的IP address
• 不完整的原因
• 路由：它只有ip adderss並沒有mask
• 拓扑：它只有連接DR的信息，並沒有了解到是否連接其它路由器，因為在MA網路中，只與DR的建立鄰接關係，其它為鄰居關係。
• 缺少的資訊，在type 2 network的LSA內會包含(mask及其它路由器信息)
